物理层测试

测试。改进。重复。

物理层测试比以往任何时候都更重要

使用56/112/224G串行器/解串器（SerDes）及PAM-4等先进调制格式测试以太网时，需特别关注物理层（第1层）。在如此高速传输下，信号完整性会因频率相关损耗、符号间干扰及串扰等因素，在传输数米后迅速恶化。

标准和技术发展日新月异，半导体和网络设备开发商需要在产品上市前验证其性能。因此，以太网测试设备必须包括第一层测试工具以及第二层和第三层流量生成和分析工具。此外，测试设备必须面向未来，能够随着标准和新用例的发展灵活地增加新的测试和管理功能。

物理层功能由 PHY 处理，包括 PCS、FEC、PMA、PMD 和 AN 子层。

信号完整性

对于高速以太网链路，首要检查事项之一是信号完整性。通常这需要分析眼图，但对于56G/112G/224G PAM-4接收器，需通过采样和恢复的信号构建四级垂直切片眼图。四组PAM-4切片之间的分离度越好，信号完整性就越优异。

PCS 车道级测试

PHY 的 PCS 子层在多个并行 PCS 信道上运行。传输完成后，需要对这些通道进行识别并相对对齐。因此，典型的测试案例包括交换 PCS 信道，以及在每个 Tx PCS 信道中插入用户定义的偏移。此类测试将验证 DUT 的接收器是否能够重新排列 PCS 信道并处理偏移变化。

前向纠错测试

前向纠错（FEC）是 PCS 子层中需要测试的一个重要部分。根据具体的以太网速度，有几种不同类型的 FEC 方案。要测试新的 FEC 实施，必须插入错误并检查 FEC 是否能纠正错误。此外，利用 PRBS 发生器和以太网测试设备的错误插入功能，还可验证 FEC 前和 FEC 后的误码率性能。

均衡化

只有在前 FEC 比特误差不太大的情况下，FEC 才能发挥作用。通过电缆传输高速以太网时，需要在发射器和接收器上安装均衡器，以改善信号完整性。作为物理层测试的一部分，必须对均衡器进行手动调整，以优化每条线路和所用特定传输介质的信号质量。

自动协商和链路训练

自动协商（AN）和链路训练（LT）是通过电气连接进行以太网传输的关键要素，可缩短总体安装时间、最大限度地降低配置错误的风险并优化性能。在 AN 过程中，两台连接的设备会交换有关其传输速度和 FEC 能力的信息，并就一组通用的传输参数达成一致。然后，LT 用于自动调整每个设备的传输均衡器设置，以在选定的传输速度下实现最小误码率。

尽管 AN 和 LT 协议已被 IEEE802.3 标准化，但对于半导体和网络设备开发商来说，验证其产品的性能仍是一项挑战。实施中的细微差别可能导致产品在与第三方的互操作性测试中失败。而供应商往往很难排除故障，找到故障的根本原因。

Z800Freya ANLT 测试设备专为 AN/LT 协议的性能验证和故障排除而设计。

观看下面的视频，了解如何使用 XenaManager 软件和 Z800Freya 测试第 1 层功能。

物理层测试概述：

如何使用 XenaManager3 进行 AN/LT 测试：

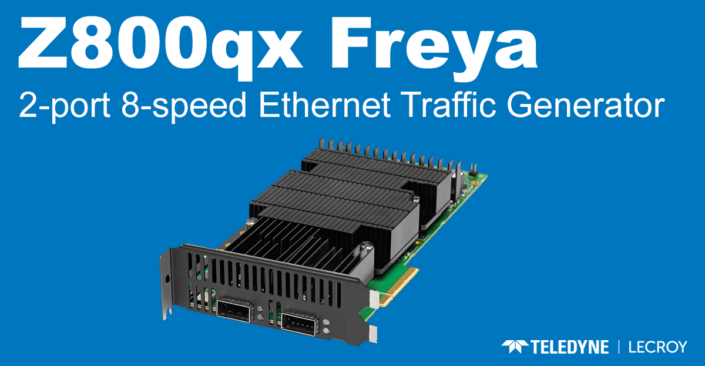

Z800Freya 测试模块

对于高级第 1 层测试Xena, 提供Xena Z800Freya 测试模块，支持高达 800Gbps 的 112G SerDes 和 PAM-4，以及一系列高级第 1 层测试功能。Z800 Freya 既可安装在坚固耐用、可扩展的 4U B2400 机箱中（占用 12 个插槽中的两个），也可单独安装在小巧、易于运输的 1U XenaCompact 机箱中。

Xena物理层测试解决方案

广泛的测试模块

Xena 一系列测试模块，可测试从 10Mbps 到 1.6Tbps 的所有以太网速率。我们的产品系列涵盖了最新的以太网技术，Z1608Edun和Z800Freya产品线均采用了基于 224G 和 112G 的 PAM-4 串行器/解串器。针对 AN/LT 协议的测试与调试，我们提供专用的 Z800Freya ANLT 测试设备。
